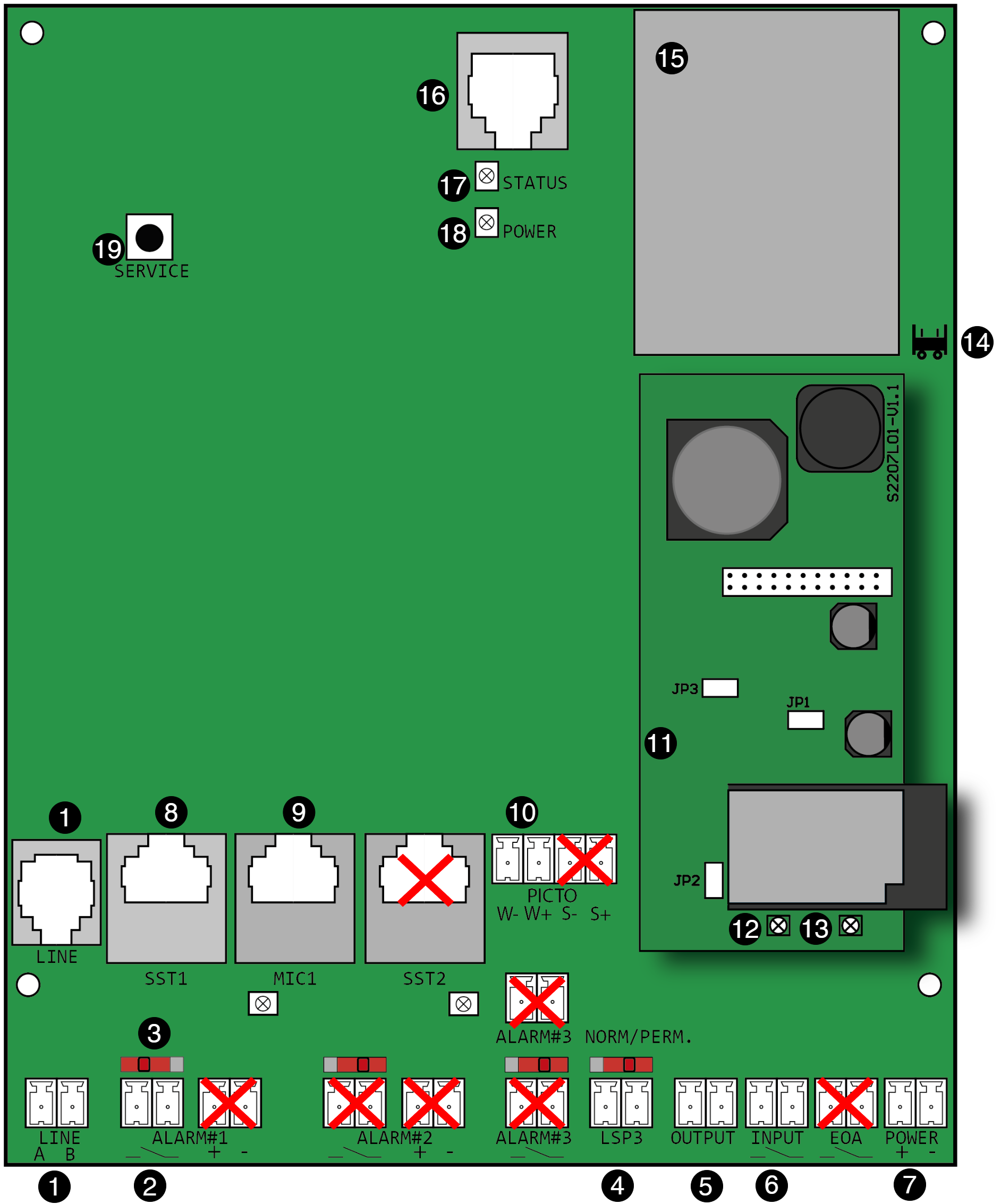

Beschreibung der Anschlüsse und Bedienelemente

1

Anschlussklemme LINE oder alternativ Anschlussbuchse RJ12
Anschluss der Telefon-/Bus-Leitung. Polungsneutral

2

Klemme ALARM#1, potenzialfrei
Anschluss an die Kontakte KR und KW des Rufsystems

3

Schaltverhalten Alarmeinagang ALARM#1
= ALARM#1 Auslösung ist Schließer / NO (Schalterstellung rechts)
= ALARM#1 Auslösung ist Öffner / NC (Schalterstellung links, Werkseinstellung)

4

Klemme LSP
Anschluss für den internen Lautsprecher im Gehäusedeckel

5

Klemme OUTPUT

Schaltet die Eingangsspannung durch zur Ansteuerung eines Relais, wenn im PRG Menü die Option Rufsystem-Reset aktiviert wurde, und ein Notrufende von der Leitzentrale oder Telefon ausgelöst wurde. Über den Relaiskontakt wird dann entsprechend der Abstelltaster ausgelöst.

6

Klemme INPUT,
Abfrage Ruftaster

7

Klemme POWER
Anschluss der Betriebsspannung 12 - 24 V DC

8

Anschluss SST1
Für externe Lautsprechermodule.

9

Anschluss MIC1
Für externe Mikrofone des Typs MK 1 - MK 4.

10

Klemme PICTO
W - = Anschluss an GND der Spannungsversorgung
W+ = Ausgang „Bereit“ zur Ansteuerung des Beruhigungslichts am Zugtaster-Modul
S - = nicht benötigt
S+ = nicht benötigt

11

WEM-Modul
Stellt die WLAN-Konnektivität bereit

12

Leuchtdiode “Datenübertragung”

13

Leuchtdiode “WEM-Modul aktiv”

14

Anschluss für Akku

15

Akku 3,6 V / 800 mAh

16

Buchse TERMINAL
Anschlussbuchse für Programmiergerät PRG 100 oder Programmierkabel PRK

17

Leuchtdiode „POWER“
Leuchtdiode zeigt den Zustand der Spannungsversorgung an.

18

Leuchtdiode „STATUS“
Leuchtdiode für den aktuellen Gerätestatus.

19

Servicetaste

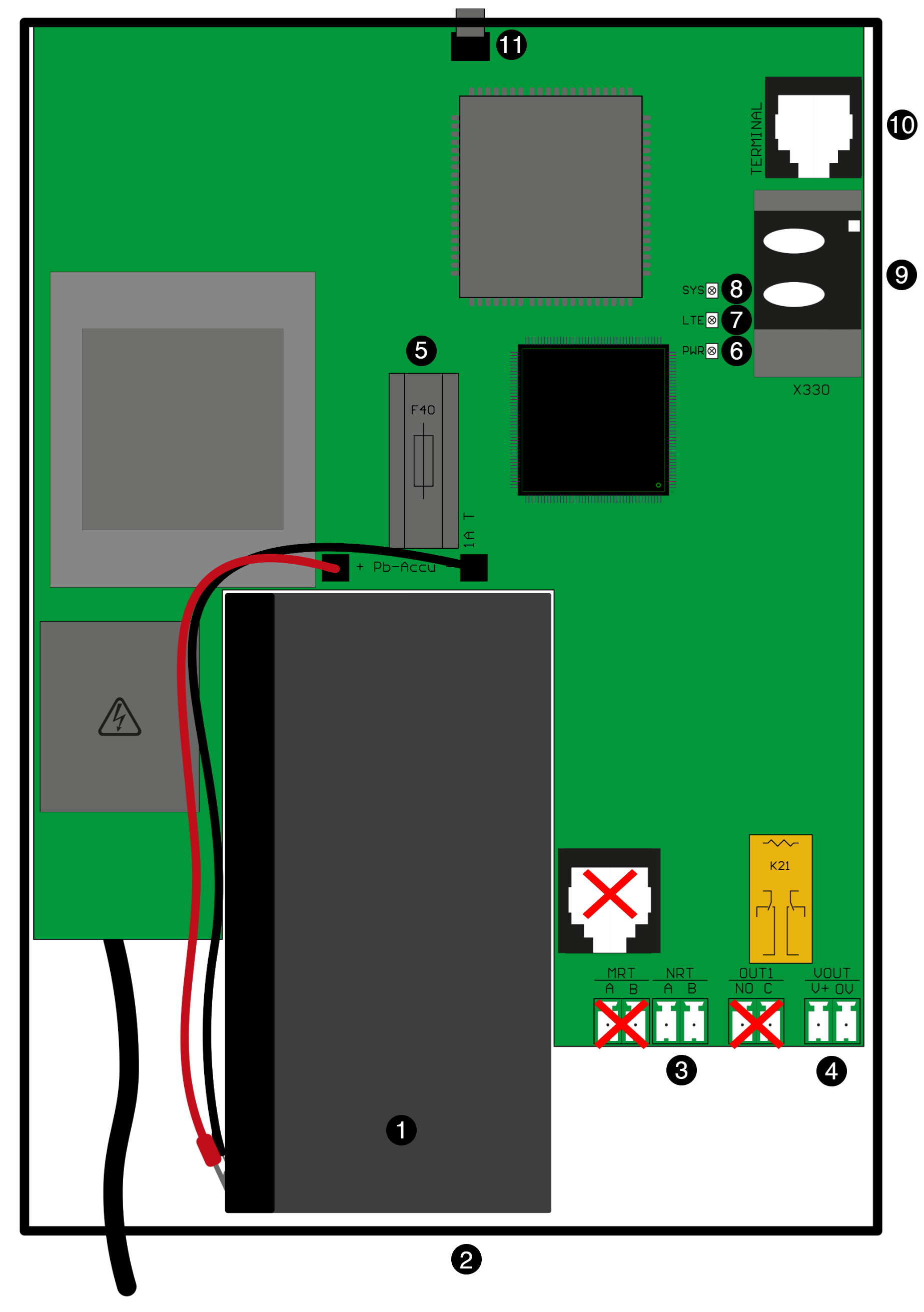

1

Blei-Gel-Akku 12V / 1,2Ah

2

Deckelverriegelung, zum Öffnen eindrücken und Deckel anheben

3

NRT A B
Anschluss der Telefon-/Bus-Leitung zum SANICALL Notruftelefon XTR

4

VOUT V+ 0V
Ausgang für die Betriebsspannung des SANICALL NRT XTR

5

Feinsicherung,
für Blei-Gel-Akku Wert: 1A träge

6

Leuchtdiode PWR
Zeigt den Stromversorgung/Akku-Status an

7

Leuchtdiode LTE
Zeigt den Mobilfunk-Status an

8

Leuchtdiode SYS
Zeigt den System-Status an

9

SIM-Kartenhalter

10

Terminal-Buchse für Programmiergerät
PRG 100 oder Programmiersoftware

11

SMA-Antennenbuchse
